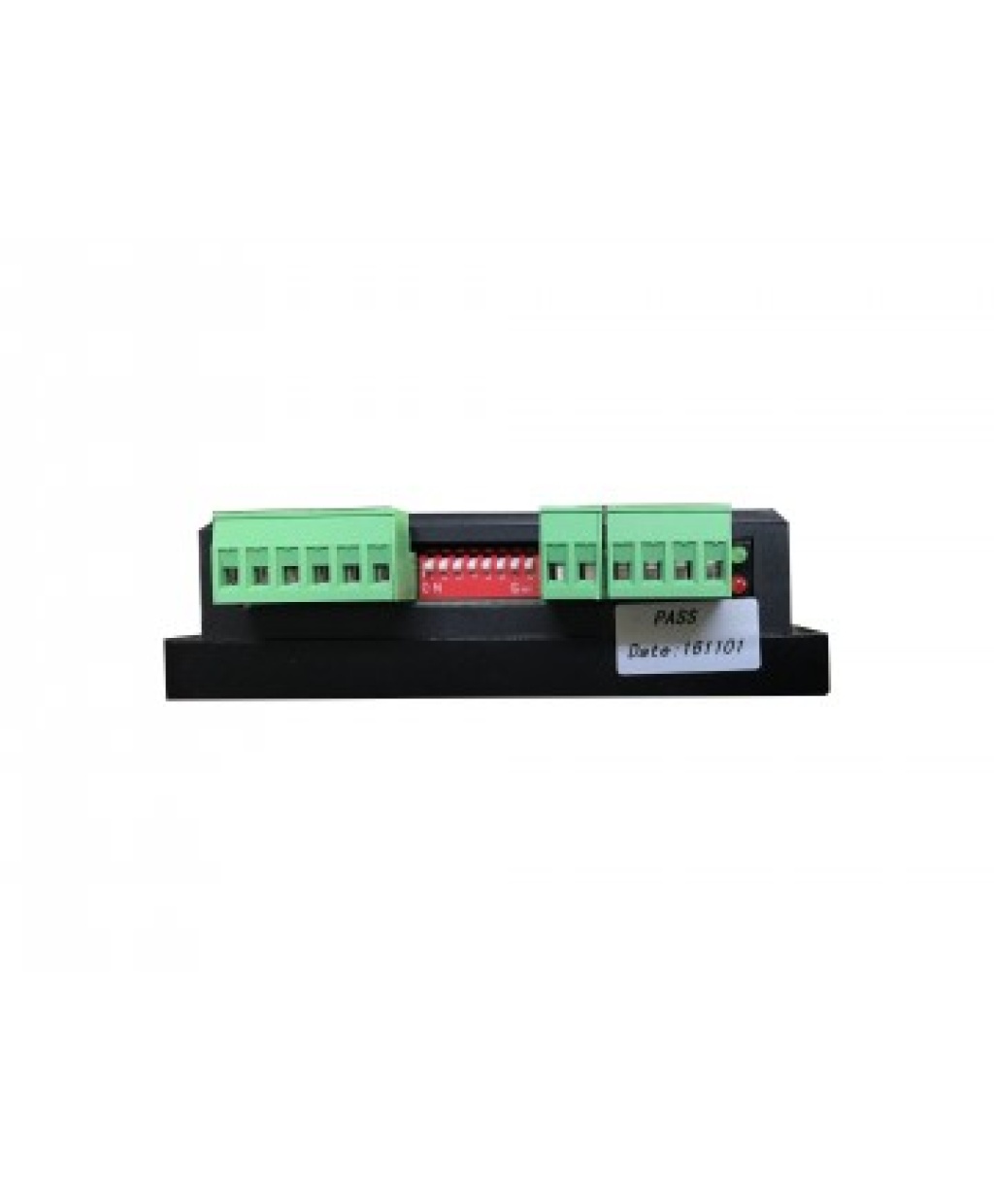

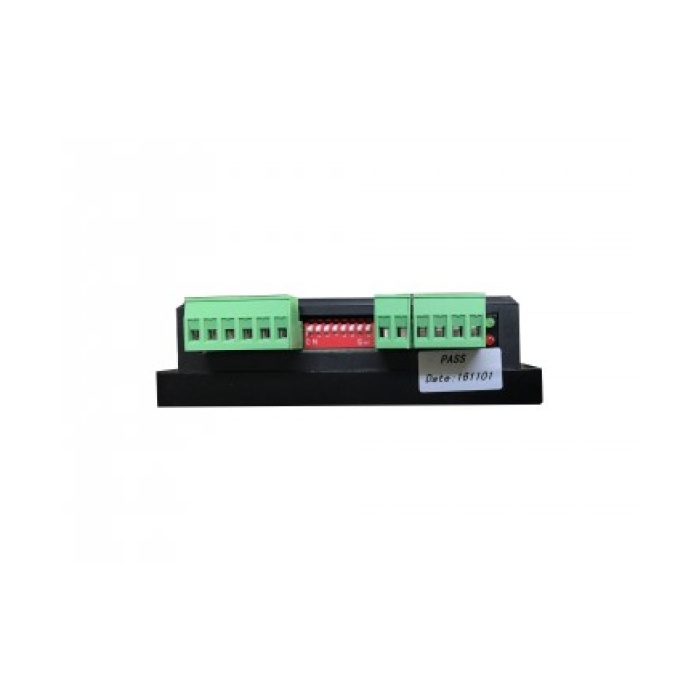

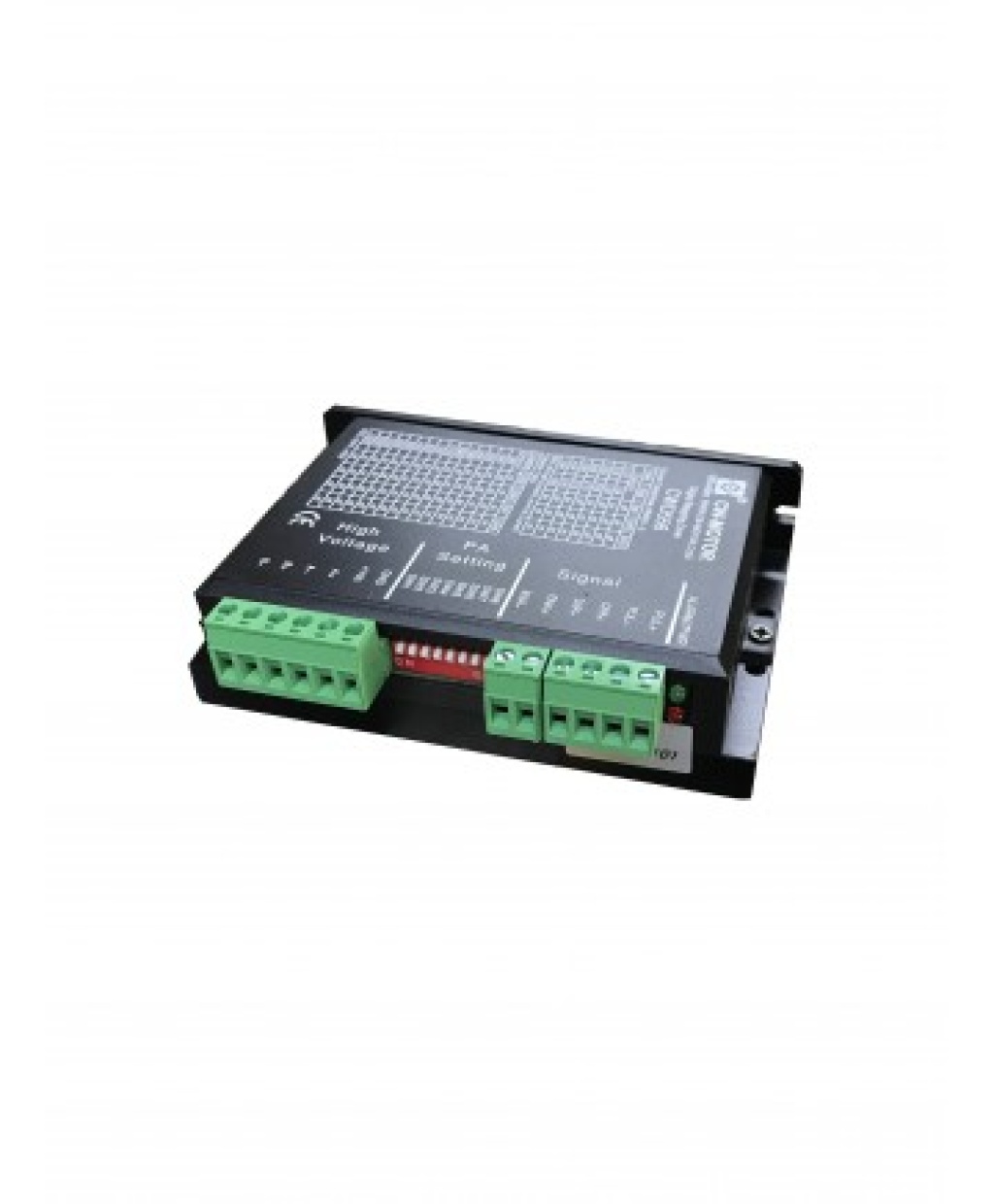

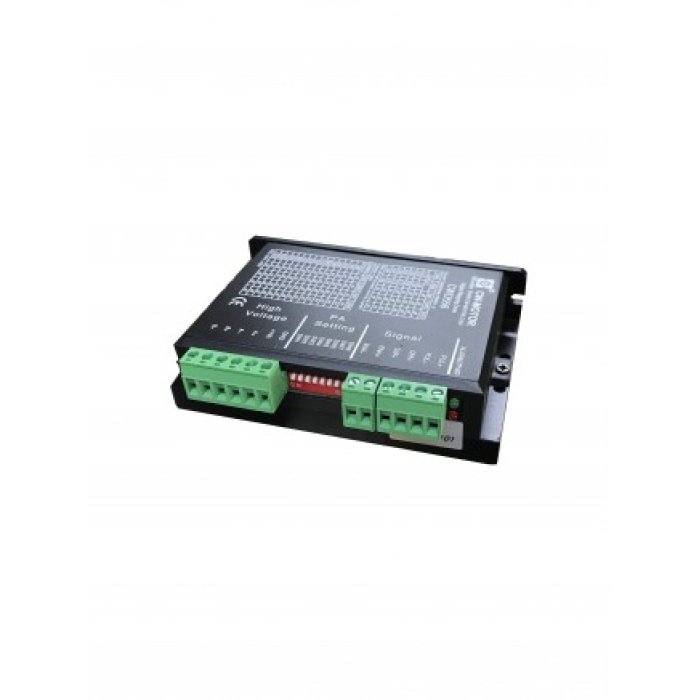

Step Motor Sürücü M542

Step Motor Sürücü M542

Step Motor Sürücü Voltaj: 24VDC~50VDC

Step Motor Sürücü Akım: 1.5AMPER~5.6AMPER

Step Motor Sürücü Nema: Nema 17, Nema 23, Nema 34

Step Motor Sürücü Faz: 2 Faz

• Jumper ayarları güvenlik için sürücü kapalıyken yapılmalıdır.
• Amper ayarlarında motorun amperi sürücü RMS ayarına denk getirilecektir.
• Sürücülerin bulunduğu pano metal kısmına mutlaka TOPRAKLAMA yapılmalıdır. Sürücülere Amper verilmeden evvel mutlaka NÖTR ve TOPRAK kabloları arasına ölçüm cihazı girilerek voltaj kontrolü yapılmalıdır. İdeal durum sıfır volt olmasıdır.
• PLC, Arduino, Eksen kontrol kartı veya özel tasarımlı kartlarda mutlaka PULSE ve DIR sinyalleri 5V olarak gönderilmelidir. 5 Volt üzeri sinyal çıkışlı cihazlarda eksi veya artı sürmede tek tek dağıtılacak PULSE ve DIR sinyal çıkış kablolarına direnç girilmelidir. Örnek 24Volt çıkış için gereken direnç 1,8KΩ dur.
